1/2/4 路通用調光執行器
1/2/4 路通用調光執行器(以下簡稱調光器)根據產品有 1/2/4 路輸出,可連接一些具有可調光性能的燈光設備(如白熾燈、鹵素?zé)?、?jié)能燈、LED 燈等),通過總線可以對這些燈光設備進行調光、場景預設、開關燈等操作,同時也支持 KNX 安全協議。采用導軌式安裝的調光器設計安裝在 35 毫米 DIN 導軌上的模數化設備,輸出端采用螺絲接線柱實現電氣連接。調光器的總線連接都是直接通過 KNX 接線端子連接,系統供電除總線外不需要額外的電源電壓。
型號

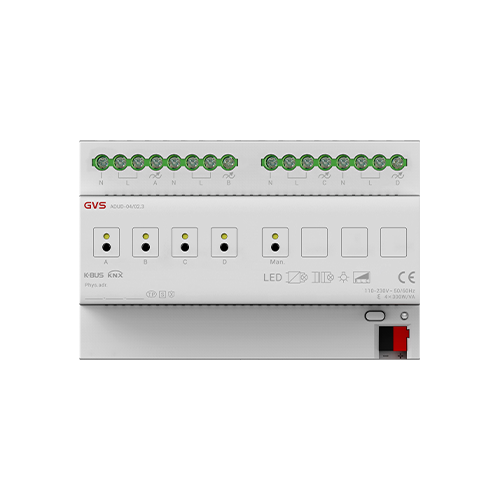

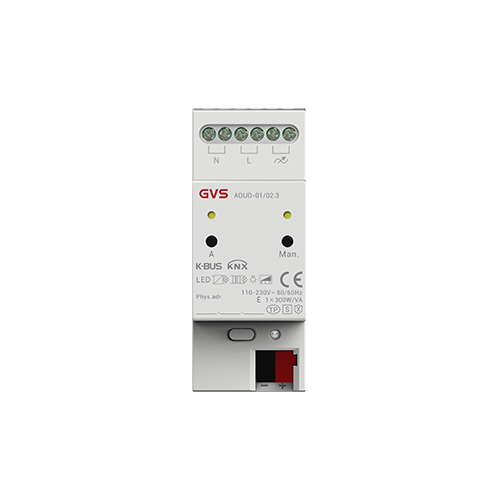

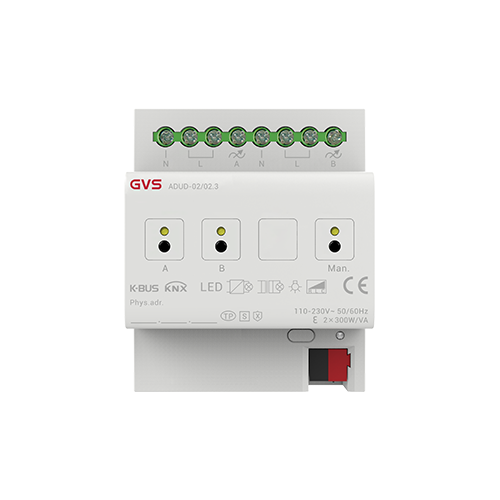

ADUD-01/02.3;ADUD-02/02.3;ADUD-04/02.3
產品參數
總線電壓:21-30V DC, 通過KNX總線獲得
總線電流:<6mA/24V,<5.5mA/30V (1路)
<7mA/24V,<6mA/30V (2路)
<7.5mA/24V,<6.5mA/30V (4路)
總線功耗:<165mW(1路);<180mW(2路);
<195mW(4路)
總線電流:<6mA/24V,<5.5mA/30V (1路)
<7mA/24V,<6mA/30V (2路)
<7.5mA/24V,<6.5mA/30V (4路)
總線功耗:<165mW(1路);<180mW(2路);
<195mW(4路)
調光輸出通道:1/2/4 路,獨立相位連接
額定電壓:110~230 V AC(50/60HZ)
待機損耗:約 0.7W
帶載損耗:≤2W /每路
保護措施:短路、過壓、過溫保護
額定電壓:110~230 V AC(50/60HZ)
待機損耗:約 0.7W
帶載損耗:≤2W /每路
保護措施:短路、過壓、過溫保護
尺寸:36 x 90 x 64 mm (1路)
72 x 90 x 64 mm (2路)
144 x 90 x 64 mm (4路)
重量:0.2kg (1路);0.3kg (2路);0.5kg (4路)
運行:-5 °C...+45 °C
存儲:-25 °C...+55 °C
72 x 90 x 64 mm (2路)
144 x 90 x 64 mm (4路)
重量:0.2kg (1路);0.3kg (2路);0.5kg (4路)
運行:-5 °C...+45 °C
存儲:-25 °C...+55 °C
